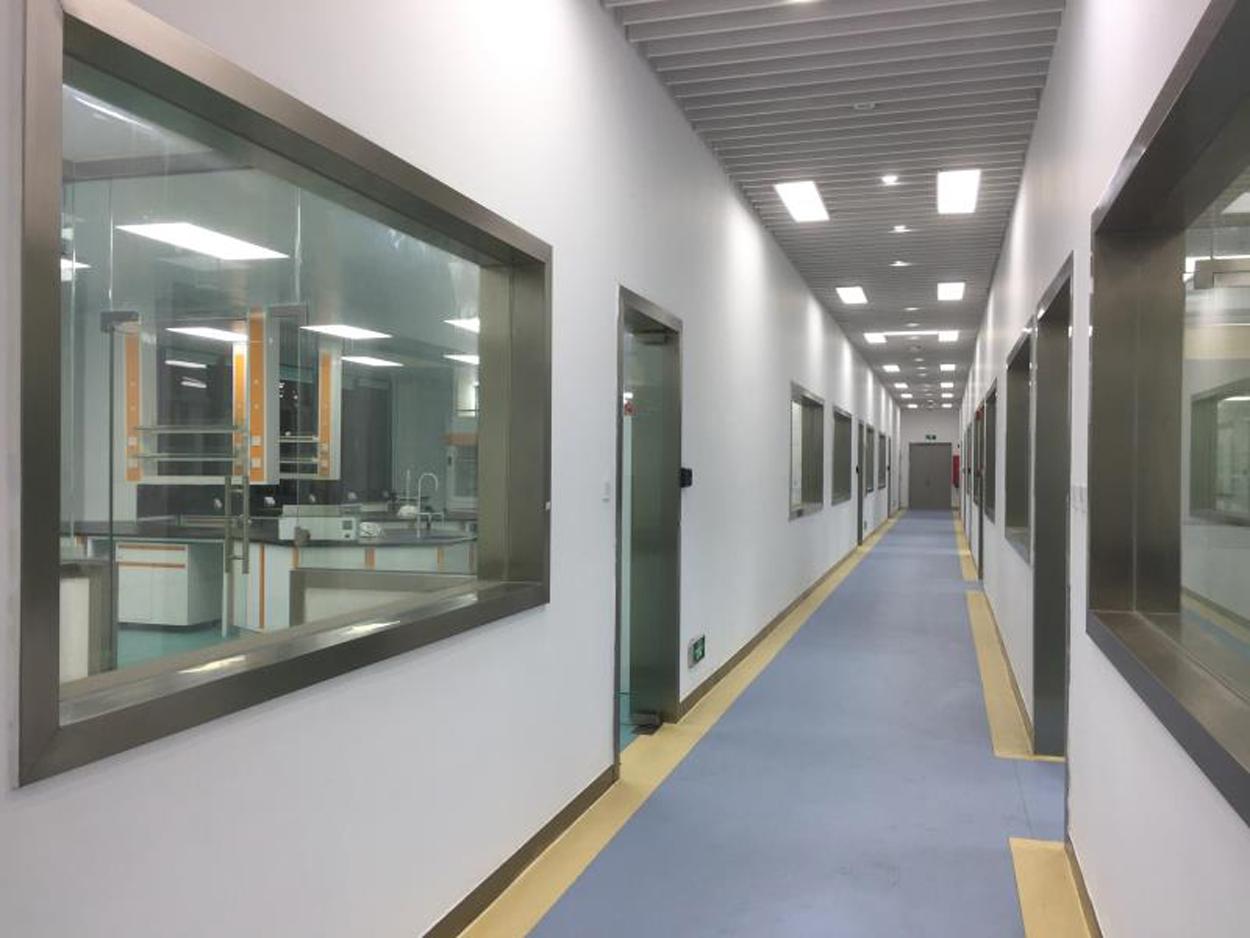

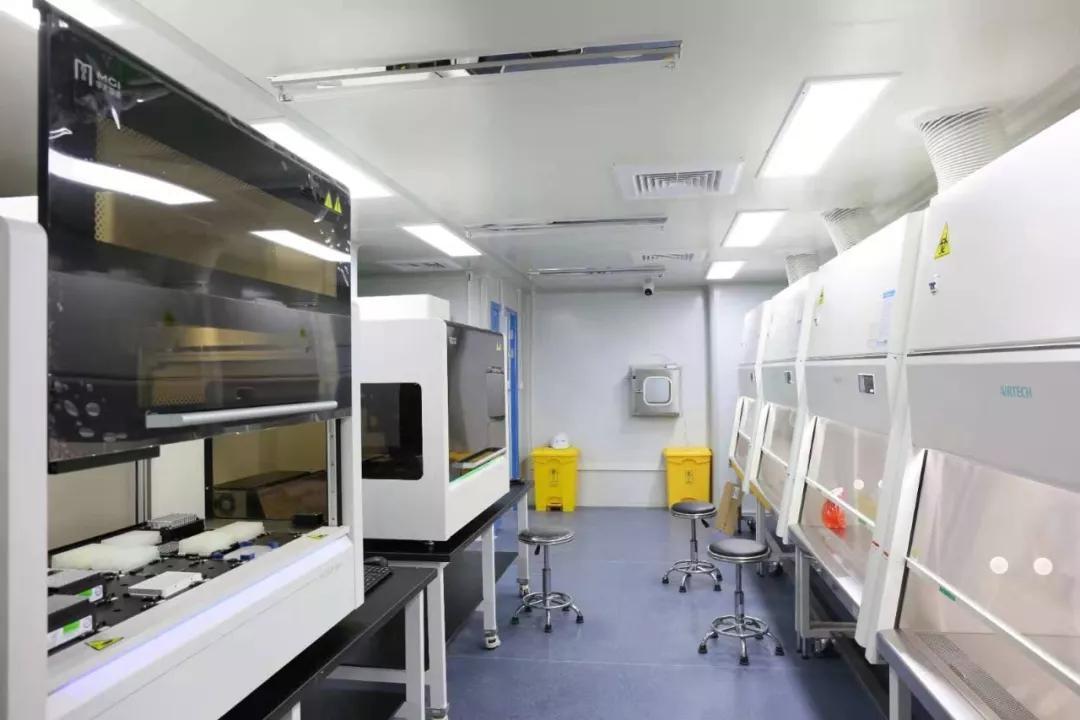

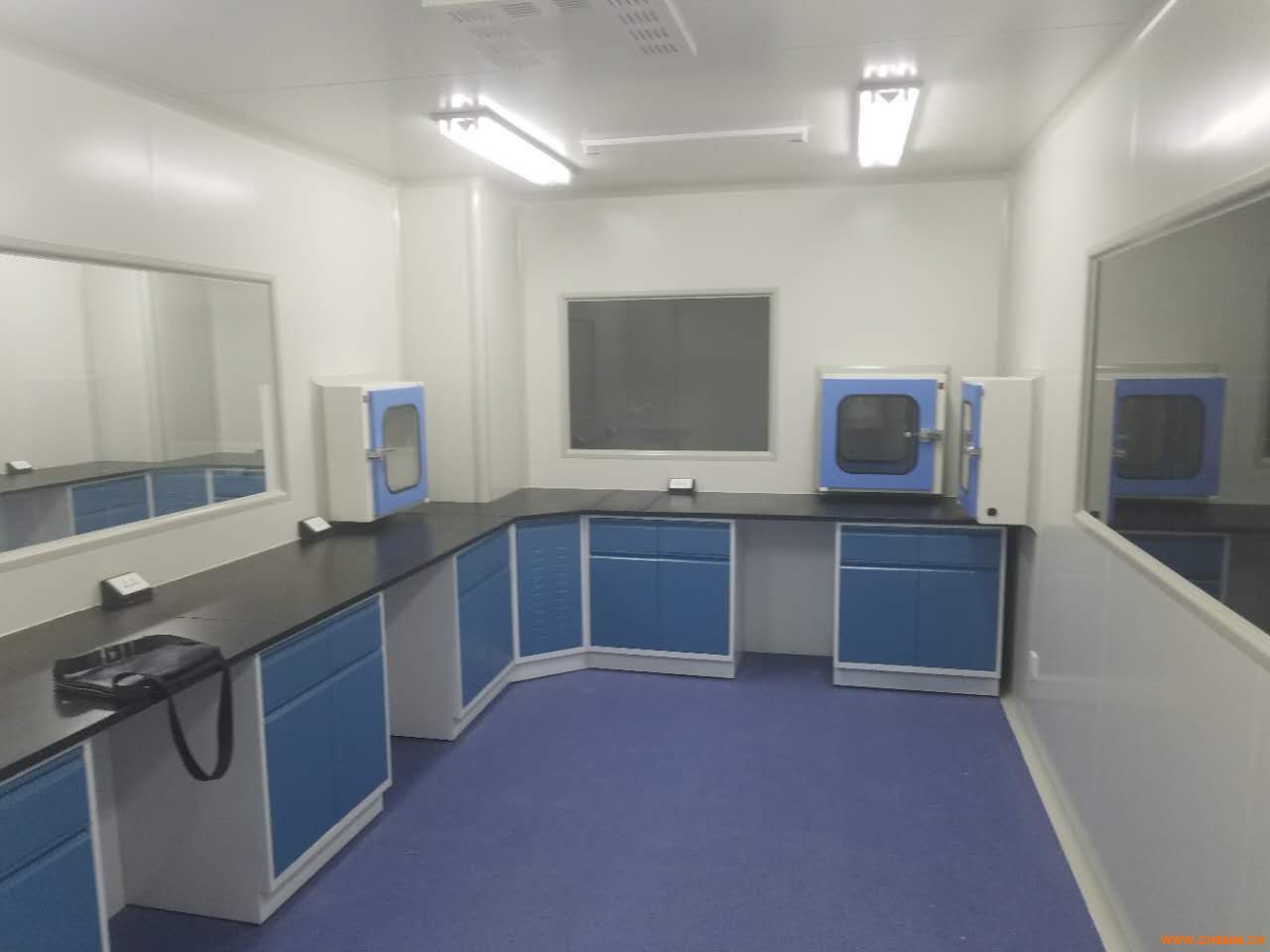

P2級生物潔凈實驗室凈化裝修工程
來源：www.hngszl.com 作者：空氣好凈化
發布時間:2021-06-28 14:09:36點擊:次
一、項目概況
項目名稱：P2級生物潔凈實驗室裝修裝飾工程
項目規模：400㎡
潔 凈 度：十萬級
項目地址：安徽合肥
二、項目簡介
本工程為合肥某生物科技有限公司潔凈實驗室裝修安裝工程設計，裝修材料應符合國家消防、安全、衛生等規范要求。
地面：普通PVC片材地面
墻面、隔斷：巖棉彩鋼板
天花：中控玻鎂彩鋼板加鋁合金
三、設計依據
業主提供的圖紙及技術文件及現場勤查資料:
《建筑設計防火規范》 GB50016-2010
《建筑內部裝修設計防火規范》 GB50222-95（2002年版）
《建筑裝飾裝修工程質量驗收規范》 GB50210-2001
《潔凈室廠房設計規范》 GB50073-2013
《潔凈室施工及驗收規范》 GB50591-2010
四、隔斷、內墻、柱面
1、隔斷、內墻、柱面采用50mm厚企口型灰白色巖棉彩鋼板
2、所有陰角封R50鋁合金內圓弧，內圓弧三維交匯處安裝鋁合金三通
3、隔斷、內墻、柱面之間的陽腳處裝鋁合金外圓弧。外圓弧與天花、地面三維交匯處安裝鋁合金喇叭口
4、室內隔斷雙邊為彩鋼板吊頂時，隔斷至彩鋼板吊頂?shù)祝ㄗ呃葍膳猿猓?/div>
五、天花（吊頂）
彩鋼板天花：采用灰白色中空玻鎂彩鋼板吊頂，在混凝土樓板底打D10膨脹螺絲，約800X2300布點。焊D10吊桿，接調節螺栓至吊頂高，吊50號角鋼裝上50mm厚灰白色彩鋼板，用軸心鉚釘固定，玻璃膠填縫，縫面要求平滑，吊頂四周與墻面（或窗上框）交腳封R50鋁合金角線，角線轉角處用球面。
六、門窗
1、潔凈窗采用斜（?。┟驿X合金型材固定玻璃
2、潔凈門為現場自制鋁合金潔凈門，門框應帶密封膠條
3、部分平開潔凈門下部帶鋁合金百葉風口（詳見空調施工圖），其面積不減小的前提下尺寸可以調整
4、未標注的彩鋼板門門垛為150mm 潔凈實驗室門窗
七、其他說明
1、本工程應配合其它專業施工
2、本圖所有彩鋼板必須符合的要求：
由不燃材料制成，厚度為50mm、有效寬度為150mm，其表面彩鋼板厚度為0.426mm，夾芯層玻鎂平板及龍骨交叉搭接，夾芯無非不燃材料，無有斷裂帶
3、本圖未有標號的門窗，見建筑施工圖
4、工程施工前應由設計人員進行技術交底
5、所有尺寸在現場核實后施工，過程中涉及改動的須與業主協商解決
6、鋁合金厚度的要求：門料1.0mm，其余0.8mm以上
7、本圖未盡事宜按各專業相應規范標準執行
